电池实验室问答 VOL.004：组装锂离子扣式电池电压异常偏低是什么原因？
发布时间：2025-09-08
@超电科技
电池实验室问答 vol.004
电池研发常见问题&解决方案
组装锂离子扣式电池
电压异常偏低
是什么原因？
✦
✦
✦

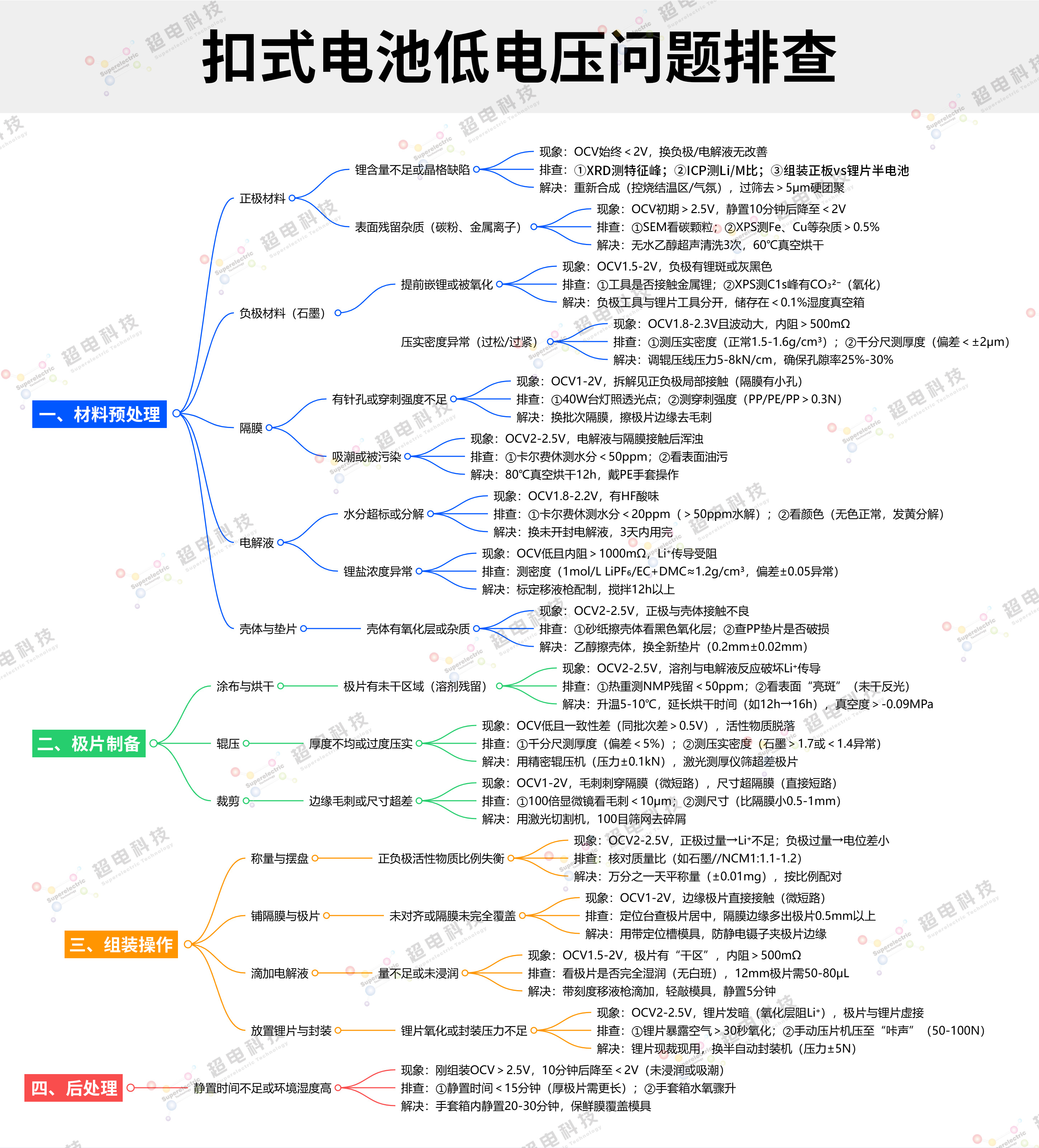

其实扣电组装的每个环节都可能隐藏导致低电压的 “隐形坑”，可以按超电科技整理的低压问题排查思维导图，从扣式电池组装的全流程拆解，按 “材料预处理→极片制备→组装操作→后处理” 四个阶段逐项排查扣式电池电压异常偏低的问题。
排查流程总结
先查组装操作：用定位模具重新组装 1 片，确保极片对齐、电解液足量、封装紧密，若电压恢复，说明是操作问题；
再查材料：换用已知合格的正极、电解液，若电压正常，说明原材料有问题；
最后查极片制备：对比新裁极片与旧极片的厚度、毛刺、溶剂残留，锁定是否为辊压或裁剪问题。
丨纽扣电芯智能化设备
点击图片了解设备详情
实验室扣电研发设备的稳定性确实能减少很多 “重复试错”。—— 材料配比如此、涂布参数没错，却总因组装细节浪费样品和时间。
武汉超电科技成套实验室扣电组装设备方案，正是瞄准这些痛点设计：从材料混料，到扣电封口机，再到测试柜，覆盖工艺全流程减少人为操作误差。
这套方案能帮你解决：封装导致的低电压问题减少 80%，单次实验样品有效率提升 40%；更关键的是，通过精准控制辊压密度、封装压力等参数，让材料性能数据更稳定，避免因工艺波动错判材料潜力。
减少重复实验，每月能省 30% 的材料消耗和调试时间。如果你也在为 “工艺不稳拖慢研发” 头疼，评论区留个需求，我们可以提供适配你材料体系的定制方案，让实验效率再上一个台阶。
超电科技电阻测试仪免费测样名额活动开启，提前 “验货” 电阻电导测试仪，粉末 / 极片 / 浆料 / 电解液都能测，还能优先排产！，扫描下方二维码抢占名额！
组装扣电电压,组装电池电压低,扣电组装流程,扣式电池低电压问题排查
相关新闻
关注我们
